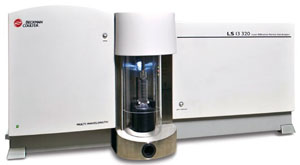

BECKMAN COULTER, LS 13 320 Particle Size Analyzer
LS 13 320 adalah Instrument pengukuran partikel dengan metode difraksi laser yang paling canggih dan fleksibel yang tersedia pada saat ini. Berdasarkan metode Franhoufer dan Mie serta sesuai dengan ISO 13 320 membuat LS 13 320 hadir dengan resolusi, reproduktifitas serta akurasi yang sangat baik, tidak hanya itu LS 13 320 juga dilengkapi optional modul sampel dari padatan hingga cairan (aqueous dan non aqueous), mempersingkat waktu dengan sampling lebih dari 28 sampel sekali pengukuran.
Product Overview
Terdapat dua pilihan panjang gelombang yang tersedia pada LS 13 320:
- Single wavelength dengan range pengukuran mulai dari 0,4 πm sampai 2.000 πm
- Multi wavelength yang digabungkan dengan teknologi Polarization Intensity Differential Scattering (PIDS) memungkinkan pengukuran partikel mulai dari 0,017 πm sampai dengan 2000 πm.
Pengoperasian alat yang mudah.
Hanya dengan melakukan 3 langkah, maka anda langsung mendapatkan hasil analisis anda :
- Langkah 1 : Masukan SOM/SOP
- Langkah 2 : Klik START
- Langkah 3 : Hasil diperoleh
Tampilan data
Software LS 13 320 menampilkan data hasil pengukuran yang sesuai dengan kebutuhan di industri maupun untuk pengembangan penelitian.
Penggunaan Standard Operation Methods (SOM) dan Standard Operating Procedure (SOP).
- Langkah 1 : Deskripsikan SOP/SOM
- Langkah 2 : Identifikasi sampel
- Langkah 3 : masukan parameter analisis
- Langkah 4 : pilih model optikal
- Langkah 5 : simpan SOP/SOM
- Langkah 6 : Lakukan analisis
Maka hasil pengukuran yang konsisten di diperoleh di setiap pengukurannya
Trend Pengukuran
Terdapat aplikasi pembuatan trend yang berfungsi untuk melihat statistik dari nilai sampel yang diukur dalam satu grafik. Hal ini dapat membantu anda melacak proses pengukuran sampel anda.
Filter Data
Berfungsi untuk melihat data yang anda butuhkan sehingga memungkinkan untuk melakukan perbandingan data baru dengan data lama.
Interpolasi
Software LS13320 menyediakan sistem size interpolation function yang bertujuan untuk mendapatkan nilai tengah (median) yang dapat membantu user untuk menemukan “size classes” dari sampelnya.
Spesifikasi
|
Teknologi |
Pengukuran partikel dengan teknologi PIDS (Polarization Intensity Differential Scattering) |
|
Range |
0.017 - 2000 πm (multi wavelength+PIDS) 0,4- 2000 πm (single wavelength) |
|
Tegangan listrik |
<6 amps @ 90 - 125VAC atau <3 amps @ 220- 240VA |
|
Dimensi |
D = 10 in (25.4 cm); W = 39.6 in (100.7 cm); H 17 in (44.5 cm) |
|
Berat |
71.5 lbs (32.5 kg) |
|
Waktu analisis |
15 - 90 detik |
|
Sumber cahaya |
Diffraction : Solid State (780 nm); PIDS lampu Tungsten (450, 600 dan 900 nm) |
|
Humiditi |
0 - 90% tanpa kondensasi |
|
Temperatur |
10 - 40°C |
|
Modul sampel |
Micro Liquid Module (MLM); Tornado Dry Powder System (DPS); Aqueous Liquid Module (ALM); Universal Liquid Module (ULM); Auto Prep Station (APS) |
|
Sistem operasional software |
Windows 98, NT, 2000, XP, Vista |
ISO 13 320
ISO 13320: 2009 memberikan panduan terhadap kualifikasi dan distribusi instrumen pengukuran partikel dalam banyak fase (misalnya serbuk, semprotan, aerosol, suspensi, emulsi dan gelembung gas dalam cairan) melalui metode analisis hamburan cahaya. ukuran partikel yang di ukur berkisar dari sekitar 0,1 πM sampai dengan 3 mm. Dengan instrumentasi dan kondisi khusus, rentang ukuran yang berlaku dapat diperpanjang di atas 3 mm dan di bawah 0,1 m. Selain jenis sampel dan ukuran, akurasi, repeatibilitas, resolusi dan sensitivitas dari instrument partikel analyzer juga menjadi syarat di ISO13320
a. Akurasi
- Detektor yang di rancang khusus, diletakan pada tiap posisi sudut (low angle detector, mid angle detektor, dan high angle detector) memungkinkan pengukuran yang akurat
- Sistem PIDS memberikan akurasi yang tak tertandingi di wilayah submicron, melakukan 36 kali pengukuran untuk 1 deteksi permukaan saja.
​b. Repeatabilitas
- Sistem yang otomatis memastikan keakuratan kalibrasi dari sudut laser sampai dengan jalur optik. Keuntungan dari sistem ini adalah cahaya yang tersebar dari setiap partikulat di dalam sel sampel akan jatuh pada detektor yang tepat,
- LS 13320 di susun dengan komponen yang berkualitas tinggi
c. Resolusi dan Sensitivitas
- Jumlah detektor yang banyak, memberikan perbedaan pola hamburan cahaya yang jelas di setiap ukuran
- Tidak adanya pembuata pra-kurva sebelum melakkan analisis, memudahkan user dalam melakukan analisis
- Didasarkan pada teori Fraunhofer dan Mie yang dilengkapi dengan teknologi multiwavelenght memungkinkan pengukuran partikel sub-mikron.
Sistem Keamanan Data LS13320
Software LS 13 320 dilengkapi dengan sistem keamanan Pengguna dapat memilih antara 5 tingkat keamanan, dari tingkat nol keamanan sampai tingkat 21 CFR Part 11 yang sesuai dengan regulasi FDA
Program V-Check
Program V checks merupakan program lengkap untuk melakukan verifikasi dan validasi instrument diantaranya adalah SQ,DQ,IQ,OQ, yang telah di desain untuk memberikan anda jaminan bahwa alat ini akan memberikan hasil yang akurat dan konsisten
Modul Sampel
a. Aqueous Liquid Module (ALM)
- Untuk sampel yang tersupensi
- Dapat dipasangkan dengan auto prep station untuk membaca sampel otomatis sampai dengan 28 sampel.​​
​
b. Micro Liquid Module (MLM)
- Digunakan untuk sampel dengan jumlah volume yang sedikit, volum sampel yang digunakan hanya 12 mL
- Dapat digunakan untuk sampel dengan pelarut maupun larutan organik
​
​c. Tornado Dry Powder System (DPS)
- Sesuai dengan standar ISO 13320 (serbuk, butiran, dll)
- Tidak ada sampel preparasi
​
d. Universal Liquid Modul (ULM)
- Digunakan untuk sampel tersupensi didalam larutan aqueous atau non-aqueos
